Comment choisir le moteur pas à pas à couple élevé adapté à mon application ?

La sélection du moteur pas à pas optimal à couple élevé est une décision technique critique qui a un impact direct sur les perfoumances, la fiabilité et la rentabilité d'une application. Contrairement aux composants standard disponibles dans le commerce, ces moteurs ne constituent pas une solution universelle. Le processus nécessite un examen minutieux des caractéristiques du moteur et une compréhension approfondie des exigences de l’application.

Comprendre les principes fondamentaux de moteurs pas à pas à couple élevé

Avant d’aborder les critères de sélection, il est essentiel de comprendre ce qui distingue un moteur pas à pas à couple élevé. Fondamentalement, un moteur pas à pas convertit les impulsions électroniques en mouvements mécaniques précis de l'arbre. La désignation « couple élevé » fait référence aux moteurs conçus pour fournir une force de rotation nettement plus élevée à basse vitesse par rapport à leurs homologues standard. Cela les rend indispensables dans les applications où une force de maintien élevée ou la capacité de déplacer de lourdes charges avec précision est requise. Le couple de sortie dépend principalement de la taille physique du moteur, de la conception magnétique interne et du courant fourni par son pilote. Cette relation entre la conception physique et l’entrée électrique est la pierre angulaire de la sélection du bon moteur. Un fournisseur qui propose une personnalisation comprend qu'il est primordial d'atteindre le bon équilibre, car chaque modèle peut être adapté aux exigences spécifiques du client, garantissant ainsi que chaque composant est conçu avec des spécifications exactes à l'esprit.

Un cadre de sélection étape par étape

Le processus de sélection peut être décomposé en une évaluation systématique des exigences de votre application par rapport aux capacités du moteur.

1. Définissez les exigences mécaniques de votre application

La première étape, et la plus cruciale, consiste à quantifier les exigences mécaniques de votre système. Cela implique de calculer la charge, la vitesse et la précision nécessaires.

Exigences de couple : C'est le facteur le plus critique. Vous devez déterminer à la fois le couple de maintien , qui est le couple que le moteur peut exercer à l'arrêt et sous tension, et le couple dynamique nécessaire pour accélérer et déplacer la charge. Le couple dynamique doit être suffisant pour vaincre l’inertie de la charge et tout frottement présent dans le système. La sous-estimation du couple est une cause fréquente de panne moteur, entraînant des pas manqués, un calage et une génération de chaleur excessive. Il est toujours prudent d'incorporer une marge de sécurité, généralement de 20 à 30 %, au-dessus de votre exigence de couple maximal calculée. Cela garantit un fonctionnement fiable dans des conditions variables et prolonge la durée de vie opérationnelle du moteur.

Exigences de vitesse : La plage de vitesse de fonctionnement de votre application est essentielle car le couple de sortie d’un moteur est inversement proportionnel à sa vitesse. À mesure que la vitesse de rotation augmente, le couple disponible diminue, une relation représentée graphiquement par un courbe couple-vitesse . Une application nécessitant un couple élevé à des vitesses élevées nécessitera un moteur plus gros et plus puissant ou une technologie complètement différente. Vous devez identifier la vitesse maximale à laquelle votre application doit fonctionner et vérifier que le moteur peut fournir le couple nécessaire à cette vitesse à partir de sa courbe couple-vitesse.

Résolution et précision : La résolution de position requise influencera le choix de l'angle de pas. Les moteurs standard ont un angle de pas de 1,8 degrés (200 pas par tour), tandis que les modèles haute résolution offrent un angle de 0,9 degrés (400 pas par tour). Pour les applications exigeant un mouvement très fluide et un positionnement plus fin, micropas Les pilotes peuvent être utilisés pour diviser électroniquement ces étapes de base, mais il est important de noter que les micropas peuvent réduire légèrement le couple disponible. La précision requise dictera le niveau de contrôle nécessaire et le type de technologie de pilotage.

2. Déterminer les contraintes physiques et environnementales

Le moteur doit s'adapter physiquement à votre conception et survivre à son environnement d'exploitation.

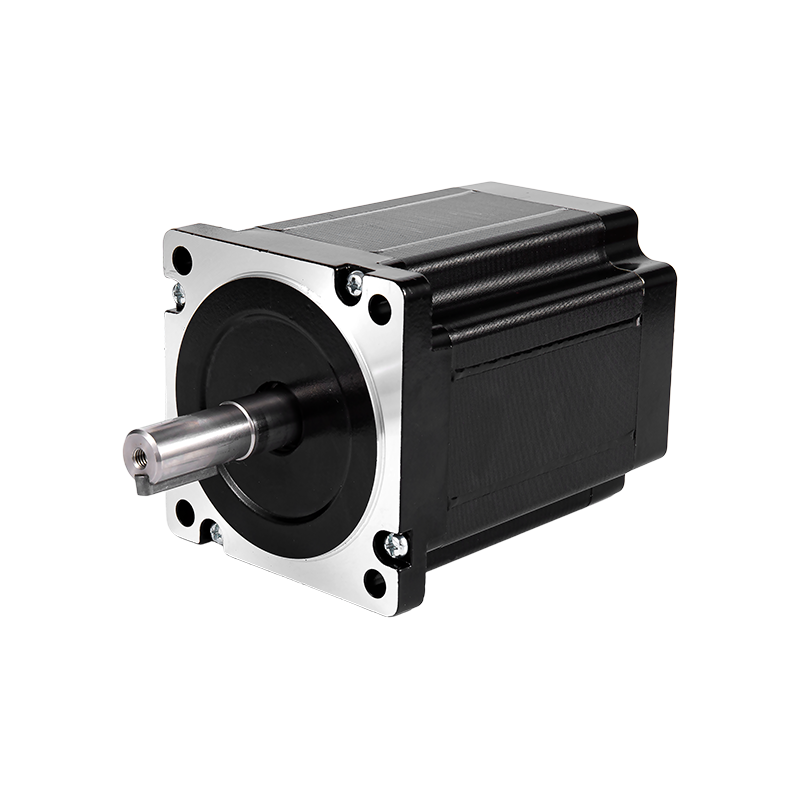

Taille et montage (taille de cadre NEMA) : Les dimensions physiques du moteur sont souvent standardisées par Tailles de châssis NEMA (comme NEMA 17, NEMA 23 ou NEMA 34). Une taille de cadre plus grande permet généralement un couple de sortie plus élevé. Vous devez sélectionner une taille de cadre qui correspond à votre conception mécanique et fournit l'interface de montage nécessaire. De plus, le poids du moteur peut être un problème dans les applications portables ou à déplacement vertical.

Conditions environnementales : L'environnement d'exploitation affecte profondément le choix et la longévité du moteur. Tenez compte de facteurs tels que la température ambiante, la présence de contaminants, l’humidité et les vibrations. Les moteurs standard conviennent aux environnements sans danger, mais les applications dans installations médicales or installations de laboratoire peut nécessiter des composants compatibles avec les salles blanches. Les environnements difficiles, tels que ceux rencontrés dans les machines automobiles ou les environnements industriels extérieurs, nécessitent des moteurs avec des performances spécifiques. Indices de protection contre la pénétration (IP) pour protéger contre la poussière et l'humidité. Des températures ambiantes élevées peuvent nécessiter un moteur avec une isolation de classe de température plus élevée ou un refroidissement forcé pour empêcher la démagnétisation des aimants internes.

3. Sélectionnez les composants électriques appropriés

Un moteur pas à pas ne fonctionne pas de manière isolée ; cela fait partie d’un système. Le choix du pilote et de l’alimentation fait partie intégrante de l’obtention des performances souhaitées.

Sélection du pilote : Le pilote est le contrôleur électronique qui traduit les signaux d'impulsion provenant d'un indexeur ou d'un contrôleur de mouvement en courant envoyé aux enroulements du moteur. Le courant nominal du conducteur doit correspondre ou dépasser le courant de phase du moteur. Choisir un pilote prenant en charge micropas peut considérablement améliorer la fluidité des mouvements et réduire le bruit audible. De plus, les pilotes modernes intègrent souvent des algorithmes avancés pour minimiser la résonance et optimiser le couple sur toute la plage de vitesse. La synergie entre le moteur et le pilote est si essentielle qu'un partenariat de travail étroit avec votre fournisseur peut conduire à une solution globale alliant innovation et performances pratiques.

Exigences d'alimentation : L'alimentation électrique doit fournir une tension et un courant capables d'entraîner le moteur à son niveau de performance requis. Une règle générale est qu'une tension d'alimentation plus élevée permet au moteur d'atteindre des vitesses plus élevées sans perte radicale de couple. L’alimentation électrique doit être dimensionnée pour fournir le courant nécessaire aux enroulements du moteur, en particulier dans des conditions de charge de pointe. Une alimentation sous-dimensionnée entraînera des problèmes de performances et des pannes potentielles.

4. Envisagez l'optimisation des performances et l'assurance qualité

Au-delà des spécifications de base, plusieurs facteurs contribuent au succès à long terme d’une intégration.

L’importance du contrôle qualité : La fiabilité d'un système de mouvement dépend de la cohérence et de la durabilité de ses composants. Un robuste Système de contrôle qualité n'est pas négociable pour garantir une qualité bonne et stable. Cela signifie que chaque moteur doit fonctionner de manière identique à ses spécifications, lot après lot. Les incohérences dans la fabrication peuvent entraîner des pannes sur le terrain, des temps d'arrêt et une augmentation des coûts. Lors de l’évaluation des fournisseurs, leur engagement en matière d’assurance qualité doit être une considération primordiale.

La valeur d’un fournisseur complet : L'approvisionnement en composants auprès de plusieurs fournisseurs peut entraîner des problèmes de compatibilité et une complexité logistique. Il y a un avantage significatif à travailler avec un fournisseur qui propose une série complète de produits, permettant une expérience d'approvisionnement « à guichet unique ». Cela est particulièrement vrai lorsqu'un projet implique des capacités de fabrication complémentaires, telles que des boîtiers personnalisés via moulage sous pression ou spécialisé faisceaux de câbles . Avoir un point de contact unique pour un assemblage mécatronique complet rationalise la chaîne d'approvisionnement et garantit une meilleure intégration entre les pièces.

Résumé des principaux paramètres de sélection

Le tableau suivant regroupe les principaux facteurs à prendre en compte lors du processus de sélection.
