Moteur/contrôleur BLDC intégré : câblage peu encombrant et simplifié

Le moteur à courant continu sans balais avec contrôleur intégré (souvent appelé « moteur intelligent » ou « unité d'entraînement de moteur ») comprend le moteur, le traitement du capteur Hall et l'étage de puissance (FET/pilote), tous logés dans le boîtier du moteur ou directement fixés à son capuchon arrière.

Cette conception élimine le besoin de câbles blindés encombrants entre le moteur et un pilote externe séparé. Il simplifie la conception des machines, réduit le nombre global de composants et améliore considérablement la fiabilité du système en minimisant les interférences électromagnétiques (EMI) et en simplifiant la complexité des faisceaux de câbles. Le moteur accepte directement les commandes de haut niveau (par exemple, CANbus, RS485 ou simples signaux analogiques/PWM).

Introduction

Paramètres détaillés et données de performances

RETEK : contrôle de mouvement Plug-and-Play pour la robotique

Suzhou Retek Electric Technology Co., Ltd. se concentre sur le développement du micrologiciel et des algorithmes de contrôle pour ces unités intégrées, permettant un contrôle précis du couple, de la vitesse et de la position. C'est l'avenir des systèmes de contrôle distribués en robotique et AGV, permettant un assemblage rapide et modulaire et réduisant la complexité d'installation pour nos clients.

Applications

Points forts de la technologie avancée

Applications de contrôle distribué pour les moteurs BLDC intégrés

Entraînements de roues AGV/robotique mobile : Moteurs pour robots mobiles autonomes où l'espace est précieux et le câblage doit être simple. Défi : Robustesse, contrôle simple de haut niveau.
Actionneurs linéaires industriels : Entraînements où le moteur/contrôleur doit être intégré dans la tige de commande elle-même.
Automatisation d'entrepôt (convoyeurs) : Moteurs pour zones de convoyage décentralisées, simplifiant l’installation et la maintenance.
Ventilateurs/pompes médicaux : Disques compacts et fiables pour les équipements de survie ou de diagnostic.

Spécifications techniques

Utilisation industrielle et commerciale

Paramètres techniques (BLDC intégré)

Paramètre	Plage / Valeur typique	Unité
Interface de contrôle	CANbus, RS485, PWM, analogique	Protocole
Tension d'entrée	12 à 48	VCC (typique)
Fonctionnalités intégrées	Limitation de courant, protection thermique	Sécurité
Diamètre du moteur	42 à 80	mm
Boucle de rétroaction	Hall interne ou encodeur (en option)	Tapez

Informations supplémentaires

Détails et notes supplémentaires

Services de production et de personnalisation

La production comprend un test complet de « rodage » au cours duquel le moteur et le variateur fonctionnent ensemble sous charge pour vérifier la stabilité thermique et la fiabilité de l'électronique.

Développement de micrologiciel personnalisé : Écriture d'algorithmes de contrôle spécifiques pour les applications clientes (par exemple, rampes d'accélération personnalisées, profils actuels).
Intégration du protocole de bus de terrain : Configuration du contrôleur pour communiquer via des protocoles Ethernet industriels spécifiques (par exemple, EtherCAT Slave).
Conception de connecteur personnalisée : Fourniture de connecteurs scellés industriels spécifiques M12 ou propriétaires pour les E/S d'alimentation et de communication.
Réducteur planétaire intégré : Offrant une unité moteur/contrôleur intégrée pré-assemblée avec un réducteur planétaire pour une sortie à couple élevé.

Service et assistance

Avantages techniques et fonctionnalités de conception de base

Câblage simplifié : Élimine les câbles moteur séparés, ce qui permet de réduire les coûts et le temps d'installation.
EMI réduit : La commutation haute fréquence s'effectue directement à côté du moteur, minimisant ainsi le bruit électromagnétique rayonné.
Encombrement compact : Maximise la densité des composants, libérant ainsi un espace précieux dans l'armoire.
Contrôle intelligent : Permet le traitement local des boucles de contrôle, les diagnostics et la communication par bus de terrain de haut niveau.
Protection améliorée : Le pilote interne est thermiquement couplé au boîtier du moteur, permettant un déclassement thermique et une protection précis.

Foire aux questions

Demandes courantes concernant les moteurs BLDC intégrés

Q : Si le contrôleur tombe en panne, dois-je remplacer le moteur entier ?
R : Selon la conception, certaines unités permettent d'échanger la carte contrôleur, mais dans les versions hautement miniaturisées, elles sont souvent scellées comme une seule unité, ce qui signifie qu'un remplacement complet est parfois nécessaire, ce qui constitue un compromis pour la compacité.

Q : Ces unités sont-elles susceptibles d'être endommagées par la chaleur ?
R : Les disques intégrés doivent gérer leur chaleur avec soin. Ils utilisent souvent le boîtier métallique du moteur comme dissipateur thermique, les températures de fonctionnement doivent donc être surveillées, surtout si le moteur fonctionne fréquemment au couple maximal.

Q : Quel type de signal d’entrée est le plus courant ?
R : CANbus (Controller Area Network) ou RS485 sont hautement préférés, car ils permettent à plusieurs moteurs d'être mis en réseau sur une seule ligne de communication pour un mouvement synchronisé et un contrôle distribué.

Ressources

Guide de sélection avancé des matériaux

Boîtier/dissipateur thermique : embout en aluminium robuste conçu sur mesure avec ailettes thermiques pour un transfert efficace de la chaleur des FET intégrés.

PCB : matériau PCB résistant aux températures élevées avec d'épaisses traces de cuivre pour gérer les courants électriques dans un espace restreint.

Joints : joints et composé d'enrobage utilisés pour protéger les composants électroniques de la poussière et de l'humidité (atteignant souvent l'indice IP54 ou IP65).

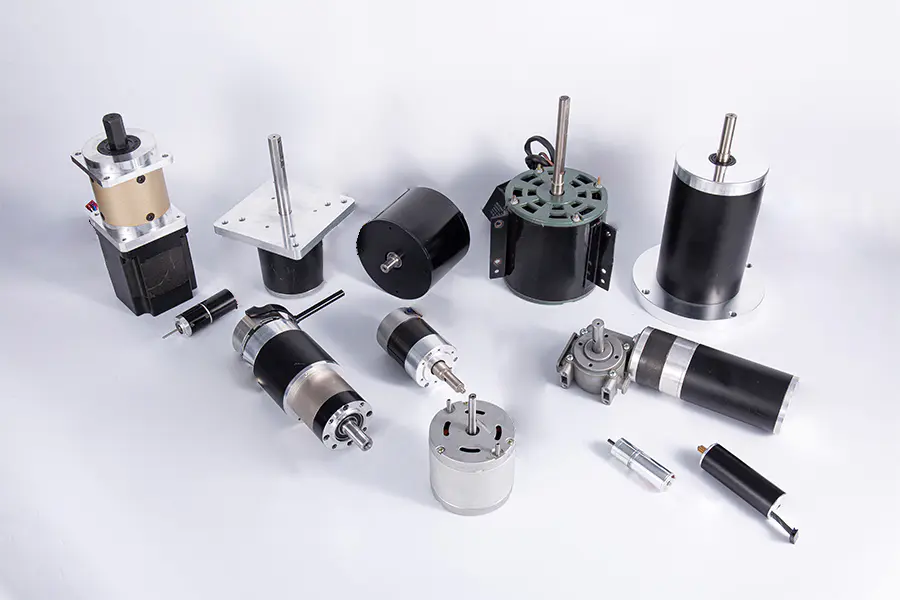

About Suzhou Retek Electric Technology Co., Ltd.

Contrairement à d'autres fournisseurs de moteurs, le système d'ingénierie Retek empêche la vente de nos moteurs et composants par catalogue, car chaque modèle est personnalisé pour nos clients. Les clients sont assurés que chaque composant qu'ils reçoivent de Retek est conçu en tenant compte de leurs spécifications exactes. Nos solutions globales sont une combinaison de notre innovation et d’un partenariat de travail étroit avec nos clients et fournisseurs.

As China Moteur CC sans balais avec contrôleur intégré Manufacturers and Wholesale Moteur CC sans balais avec contrôleur intégré OEM/ODM Suppliers, Retek business consists of three platforms: Motors, Die-Casting and CNC manufacturing and wire harness. Retek products are widely supplied for residential fans, vents, boats, airplanes, medical facilities, laboratory facilities, trucks and other automotive machines.

Bienvenue à nous envoyer une demete de prix, nous pensons que vous obtiendrez ici les meilleurs produits et services rentables !
